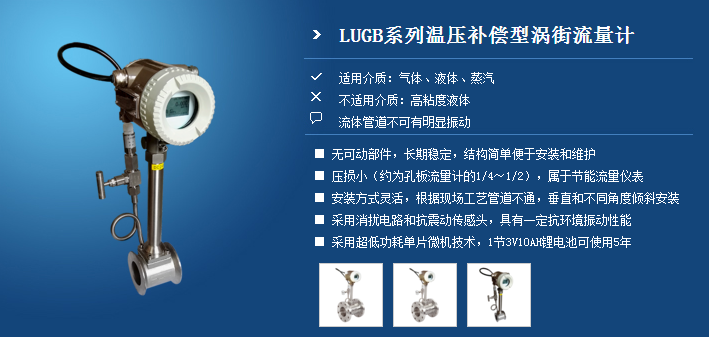

一體式渦街蒸汽流量計
一體化渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量，也可以與本廠生產的SXL通用流量顯示積算儀配套使用。也可以與計算機配套組成高精度的質量流量或熱量流量的檢測計量系統。
應力式渦街流量計是速度式流量計的一種，廣泛應用于石油、化工、電力、輕工、動力供熱等行業。我公司渦街流量計生產執行標準為渦街流量傳感器（JB/T9249-2015）和檢定規程渦街流量計（JJG1029-2007）。
產品概述
LUGB-V渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f=St×V/d
式中：
f 渦街發生頻率
V 旋渦發生體兩側的平均流速（m/s）
St 斯特哈羅爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便形成了一系列的交變電信號，經前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
產品特點
· 專用ASIC大規模集成電路，尺寸小;
· 系統集成度高，可靠性高，功耗低;
· 低直流輸入偏置≤ 50uV， 溫度漂移 <1uV/°C ;
· 可編程濾波器，對于非周期性的振動干擾可有效的去除;
· 實現智能化控制，無需人工調試;
產品結構
渦街流量計的基本結構如圖1-2所示，它主要由表體、探頭、旋渦發生體、表桿、冷凝管和轉換器等組成。
技術參數
| 執行標準 | 渦街流量計（JJG1029-2007） |
| 儀表口徑（mm） | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
| 精度等級 | 氣體或蒸汽：±1.5%、±1% |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-40℃～+250℃、-40℃～+320℃ |
| 環境溫度：-20℃～+60℃ | |
| 相對濕度：5%～95% | |
| 大氣壓力：86Kpa～106 Kpa | |
| 信號輸出功能 | 脈沖信號、4～20mA信號 |
| 通訊輸出功能 | RS485通訊輸出、HART協議等 |
| 工作電源 | 外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等 |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65或更高（可訂制） |
| 被測介質 | 蒸汽、壓縮空氣、煤制氣、液體等中高流速介質 | ||
| 執行標準 | 渦街流量傳感器（JB/T9249-2015） | ||
| 檢定規程 | 渦街流量計（JJG1029-2007） | ||
| 電源 | DC24V | ||
| 功耗 | ＜2W | ||
| 防護等級 | IP65 | ||
| 防爆等級 | ExdIICT6 Gb | ||
| 電氣接口 | M20*1.5 內螺紋（NPT螺紋需訂制） | ||
| 儀表口徑及連接方式 | 法蘭連接型 | DN15-DN300 | |
| 夾裝連接型 | DN15-DN300 | ||
| 法蘭標準 | 常規標準 | GB/T 9119-2000 | |
| 其他標準 | 國際管法蘭 | 如：德標DIN、美標ANSI、日標JIS | |
| 國內管法蘭 | 如：化工部標準、機械部標準 | ||
| 檢定條件 | 檢定裝置 | 標準表法液體流量檢定裝置 | |
| 標準表法氣體流量檢定裝置 | |||
| 音速噴嘴氣體流量檢定裝置 | |||
| 環境條件 | 環境溫度 | 20℃ | |
| 相對濕度 | 65% | ||
| 使用條件 | 介質溫度 | T1（常/中溫型，訂制） | -40℃～+250℃ |
| T2（高溫型，訂制） | -40℃～+350℃ | ||
| 環境溫度 | -20℃～+60℃ | ||
| 相對濕度 | 5%～90% | ||
| 大氣壓力 | 86kPa～106kPa | ||
| 流量范圍 | |||
| 儀表口徑（mm） | 氣體測量范圍(m3/h) | 儀表口徑（mm） | 氣體測量范圍(m3/h) |
| DN 15 | 5～25 | DN 80 | 70～640 |
| DN 20 | 8～50 | DN 100 | 130～1100 |
| DN 25 | 10～70 | DN 125 | 200～1700 |
| DN 32 | 15～150 | DN 150 | 280～2240 |
| DN 40 | 22～220 | DN 200 | 580～4960 |
| DN 50 | 36～320 | DN 250 | 970～8000 |
| DN 65 | 50～480 | DN 300 | 1380～11000 |
| 準確度等級 | 1.5級（1.0級需訂制） | ||
渦街流量計安裝要求：
（一） 安裝
1、 安裝地點的選擇
（1） 環境溫度：流量計的工作環境溫度不低于-20℃，不高于+55℃。如受到生產設備的熱幅射時，應采取隔熱和通風措施。
（2） 環境空氣：避免將流量計安裝在含腐蝕性氣體的環境中，如只能安裝在含腐蝕性氣體的環境中，是需提供充分的排風措施。
（3） 機械振動和沖擊：流量計的結構是堅固的，不會因振動而損傷，但振動會產生干擾信號，若管道上的振動和沖擊強烈，而介質流速又低，則可能導致干擾信號大于流量信號，造成示值誤差。因此，流量計應盡可能安裝在振動和沖擊小的場所，安裝位置在5～20Hz的振動頻率下，要求振動加速度不大于1g，或采取減振措施。例如在流量計安裝處振源來向的管道上加裝固定支撐架。
（4） 磁場干擾：磁場對渦街的前置放大板有一定干擾，會造成流量不穩定，因遠離電機，變頻器及其它產生磁場的電器設備。
（5） 其它：流量計安裝地點周圍應有充裕的空間，安裝在高處流量計應盡量有工作平臺，以便于安裝和維修。此外，為了維護檢查方便，附近應有可供測量儀器用的交流220V電源插座。
2、 管道安裝與要求
（1） 流量計上游側和下游側應有足夠長的直管段。直管段長度應符合表1的要求。
（2） 在規定的直管段長度內，管道入流段與出流段目測應是平直的。為保證被測介質滿管，流量計應盡量避免安裝在調節閥、半開閘閥的下游。一般情況下不在擴大管后安裝流量計。
（3） 本流量計可垂直、水平或其它任何角度安裝，將流量計安裝在垂直或傾斜管道上時，流體流向應是自下而上的。
（4） 需要流量計附近裝設取壓或測溫點時，取壓點應在流量計前1D以外。測溫點應在流量計后5D以外。
3、 渦街流量流量計的安裝
（1） 被測介質流向必須與流量計流通本體上的流向箭頭標志一致。
